Новое семейство датчиков потока компании EGE-Elektronik для контроля за потоками воздуха во взрывоопасных средах.

22.08.2022

Редактор.

Немецкая компания EGE-Elektronik  предложила новые малогабаритные датчики потока с аналоговым или бинарным выходами калориметрического принципа действия, удовлетворяющие требованиям взрывозащиты. Датчики не имеют каких-либо подвижных механических чувствительных элементов, что положительно влияет на надёжность.

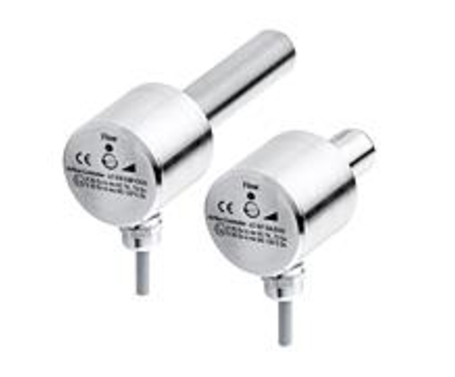

Например, датчик потока  LC 518 GSP-EX22 (на рисунке этот датчик слева)

-своим чувствительным стержнем датчик устанавливается в воздушный канал (стержневая часть датчика М18 длиной 80 mm),
-контроль за потоками воздуха скоростей 0,5 … 20 m/s,
-температура контролируемой среды и окружающая температура  -10…+60 °С,
-выход бинарный PNP NO,
-время реакции на обнаружение потока не более 5 s,
-регулировка чувствительности встроенным в корпус потенциометром,
-встроенный трёхцветный LED индикатор отображает состояние потока,
-корпус нерж. сталь,
-встроенный PUR кабель 2 m,
-герметизация IP67.

Источник : https://ege-elektronik.com/PDF/Datenblatt/LC%20518%20GSP_EE11121.pdf

PS. Калориметрический принцип действия в датчиках потока, контролирующих жидкостные или газовые потоки, зарекомендовал себя как весьма надёжный способ: в чувствительной зоне датчика создаётся небольшой нагрев; нагрев передаётся двигающемуся потоку вещества, часть тепла уносится потоком; в этой же зоне располагаются термоэлементы, которые улавливают степень остывания за счёт сноса тепла от источника нагрева. Чем быстрее поток, тем сильнее
снос тепла. Источник тепла и чувствительные элементы датчика находятся в одном чувствительном стержне. Таким образом вычисляется скорость потока жидкости или газа без каких-либо вращающихся крыльчаток.
