Особенности калориметрических датчиков потока.

Калориметрические датчики потока отлично подходят для примерного (не очень точного, лишь качественного) контроля за двигающимся потоком вещества, в том числе для контроля за потоками вязких или неоднородных субстанций. Очень часто такие датчики применяются для контроля за потоком охлаждающей жидкости, за охлаждающим воздухом и т. д.
Общая принципиальная особенность калориметрических датчиков в том, что у них существенная нелинейная зависимость между скоростью потока и выходным аналоговым сигналом, если он вообще имеется у датчика. Но иногда имеется. Поскольку такие датчики дают лишь качественную картину, то выход таких датчиков обычно делают даже не аналоговым, а бинарным, но с возможностью настройки точки переключения. Для наблюдения за охлаждением, например, этого достаточно.

Однако, во многих технологических процессах недостаточно знать лишь качественную картину потока, а необходимо с приемлемой точностью измерять расход вещества. Ниже показаны три альтернативы калориметрическим датчикам потока, однако, альтернативы имеют свои особенности в типах измеряемых веществ.

Ультразвуковые расходомеры компании ifm electronic.

Компания ifm electronic уже продолжительное время производит малогабаритные ультразвуковые расходомеры. Приборы встраиваются в трубопровод и по скорости распространения ультразвуковой волны в двигающемся потоке вещества измеряют, вычисляют несколько технологических параметров.
Например, ультразвуковые расходомеры серии SU**** создают сигналы:
-об объёме вещества,
-о скорости потока,
-о температуре вещества.

Расходомер подходит для измерения прокачанных объёмов невязких жидкостей:
-воды,
-водосодержащих жидкостей,
-смазочно-охлаждающих жидкостей,
-масел,
-гликоля и т.д.

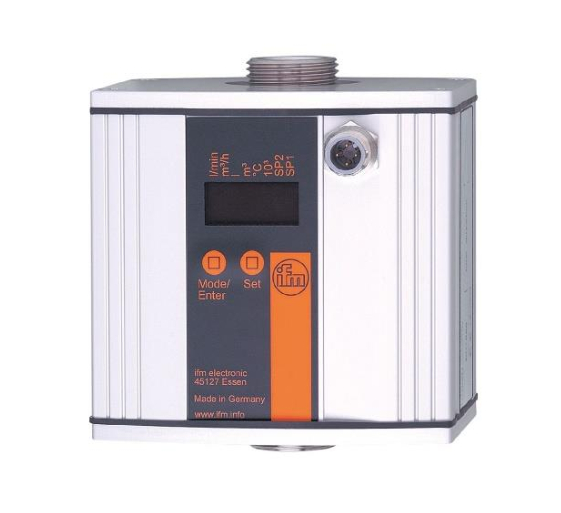

Например, ультразвуковой расходомер SU7000:
измерение потоков 0 … 50 литров/мин.,
измерение прокачанного объёма 0,1 л … 100 000 м³, отклик 0,25 с,
измерение температуры вещества  -10…80 °С,
температура окруж. среды  -10…60 °С,
давление в трубопроводе до 16 бар,
питание 19 … 30 V DC,
токовый и бинарный выходные сигналы,
информация о расходе в виде выходных импульсов,
герметизация IP67,
масса около 1550 г.

Ориентир цены 650 €.

Источник: https://www.ifm.com/de/de/category/210_020_020_020#/best/1/100

Электромагнитные расходомеры компании ifm electronic.

Компания производит обширное семейство малогабаритных электромагнитных расходомеров серии SM**** для малых и средних расходов жидкостей до 600 литров в минуту. Устройства измеряют расход электропроводящих невязких жидкостей типа:
-вода,
-водосодержащие жидкости.
Например, электромагнитный расходомер SM6020:


Основные параметры расходомера SM6020:

измерение потоков  0,05 ... 35  литров/мин., разрешение 0,02 л/мин.,
измерение прокачанного объёма жидкости 0,001 ... 99 990 000 литров, отклик 0,25 с,
измерение температуры вещества  -20…90 °С, разрешение 0,1 °С,
температура окруж. среды  -20…60 °С,
давление в трубопроводе до 16 бар,
питание 18 … 30 V DC,
токовый и бинарный выходные сигналы,
информация о расходе в виде выходных импульсов,
интерфейс IO-Link,
герметизация IP65, IP67,
масса около 700 г.

Ориентир цены 450 €.

Источник: https://www.ifm.com/de/de/category/200_020_030_010_010#/best/1/100

Вихревые датчики потока компании ifm electronic.

Компания производит обширное семейство малогабаритных вихревых датчиков потока серии SV****. Достоинство вихревого принципа измерения потока в том, что вихревой принцип, практически, не зависит от колебаний давления и температуры в измеряемой среде. Датчики предлагаются для малых и средних расходов жидкостей до 100 литров в минуту. Устройства измеряют расход невязких жидкостей типа:
-вода,
-деионизированная вода,
-аналогичные жидкости на основе воды.

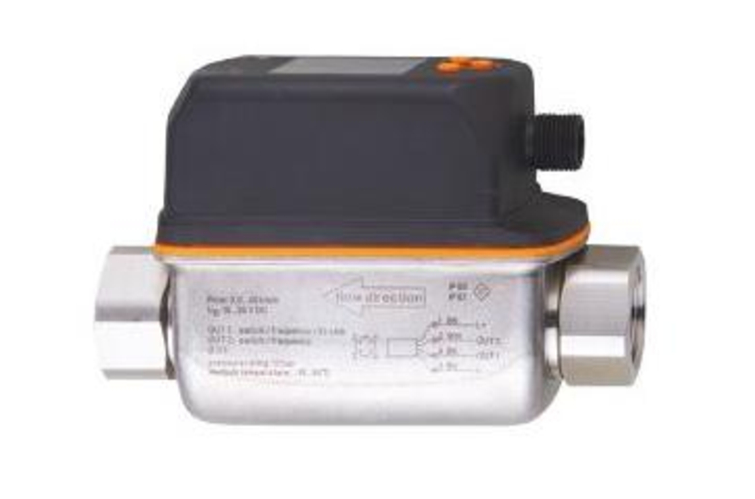

Например, вихревой датчик потока SV4200:

измерение потоков  1 ... 20  литров/мин., разрешение 0,1 л/мин., отклик 1 с,
измерение температуры вещества  -10…90 °С, разрешение 0,5 °С,
температура окруж. среды  0…60 °С,
давление в трубопроводе до 12 бар,
питание 18 … 30 V DC,
частотный и бинарный выходные сигналы,
информация о расходе в виде выходных импульсов,
интерфейс IO-Link,
герметизация IP65, IP67,
масса около 470 г.

Ориентир цены 250 €.

Источник: https://www.ifm.com/de/de/category/200_020_030_010_020#/best/1/100
